Компания ООО «Энергокомплект» предоставляет услуги по установке систем предупреждения взрывов: AVATOK FF-1, AVATOK FF-2, AVATOK FF-3.
Основное отличие между системами-это способ подключения.
Модели системы защиты AVATOK FF
AVATOK FF-1
Горизонтальная модель подключения системы защиты через РПН к трансформаторному баку. Разрывная мембрана устанавливается между редукционной камерой РПН и изолирующим клапаном на верхней крышке бака трансформатора.
Стоимость модели AVATOK FF-1 составит 10,2 млн., рублей.

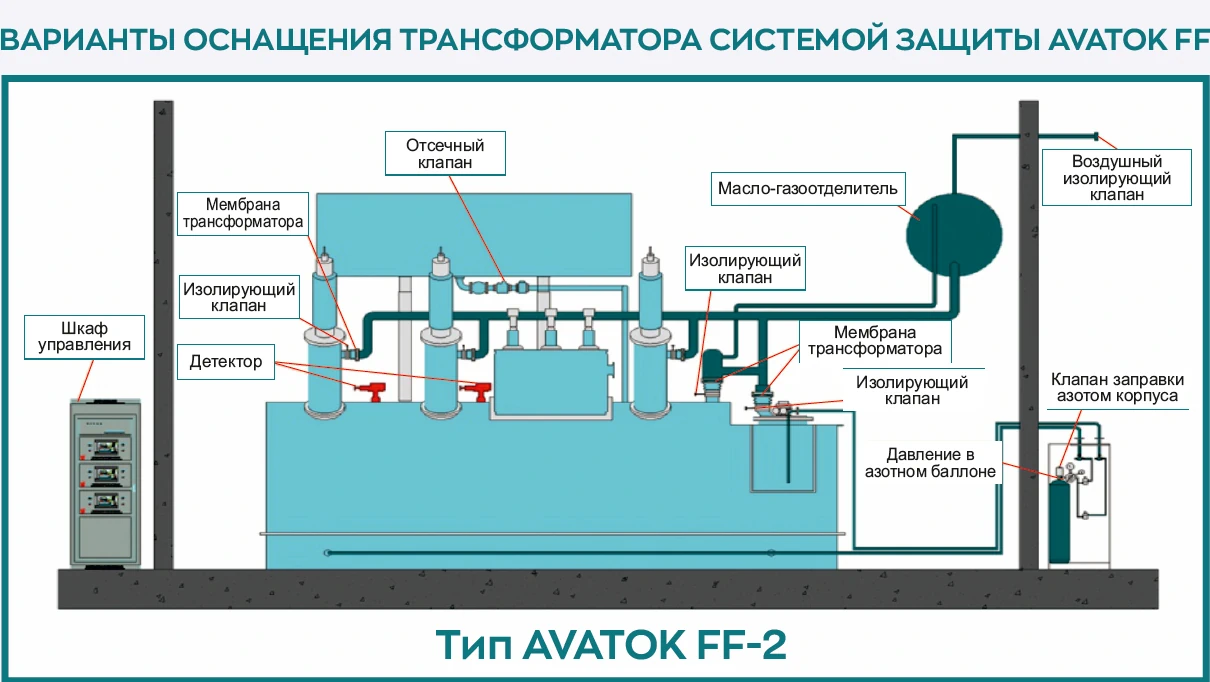

AVATOK FF-2
вертикальная модель подключения системы защиты через РПН к трансформаторному баку, где разрывная мембрана устанавливается между редукционной камерой РПН и изолирующим клапаном на верхней крышке бака трансформатора. И непосредственно к самому трансформаторному баку вдоль всей верхней крышки бака трансформатора в нескольких местах.
Стоимость модели AVATOK FF-2 составит 11,2 млн., рублей

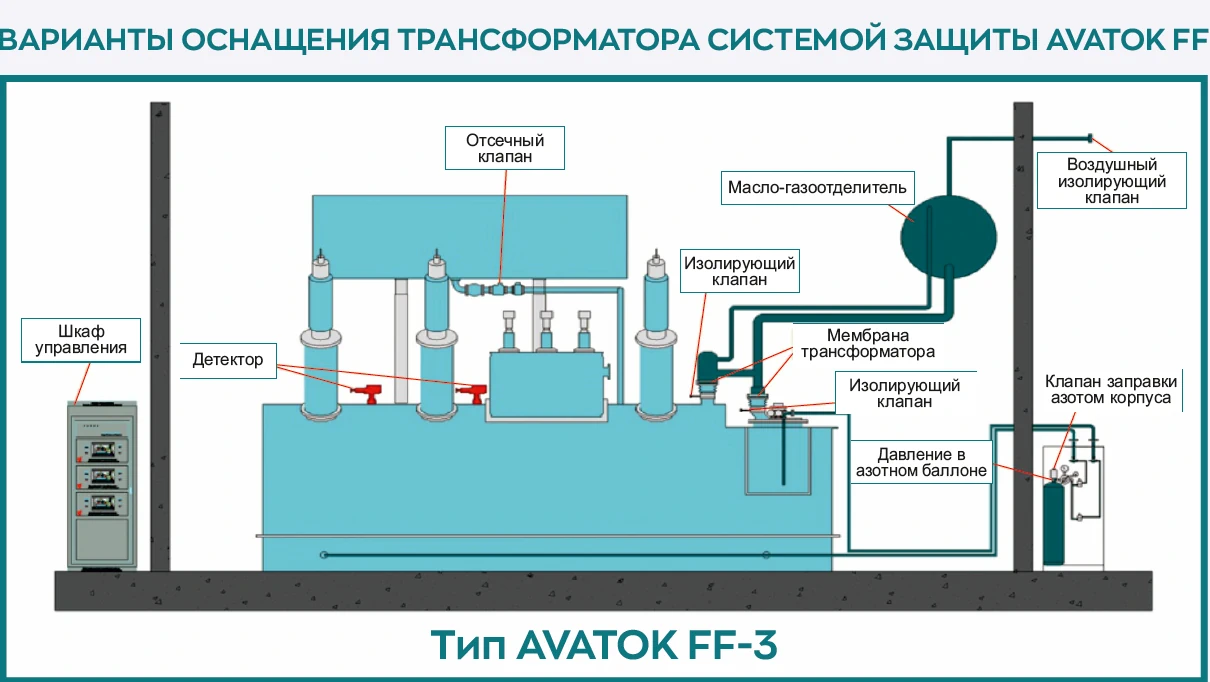

AVATOK FF-3
горизонтальная модель подключения системы защиты через РПН к трансформаторному баку, где разрывная мембрана устанавливается между редукционной камерой РПН и изолирующим клапаном на верхней крышке бака трансформатора. И непосредственно к самому трансформаторному баку.
Стоимость модели AVATOK FF-3 составит 13,1 млн., рублей
Компоновка редукционных камер

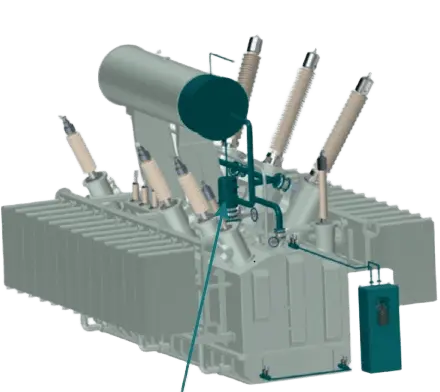

Редукционная камера корпуса трансформатора располагается на боковой поверхности трансформатора
Редукционная камера корпуса трансформатора располагается на крышке трансформатора
Заполните необходимые поля ниже и нажмите «Отправить заявку». Наши специалисты свяжутся с вами по указанным контактным данным, чтобы уточнить детали заявки.
Многолетний опыт наших технических специалистов по применению кабельных систем обогрева позволяет успешно реализовывать проекты любой сложности.
Этапы установки систем предупреждения взрывов
1. Анализ объекта защиты
Заказчик предоставляет данные о типе трансформатора, наличии РПН, условиях эксплуатации и существующей системе защиты. Это позволяет определить необходимость горизонтальной или вертикальной модели.
2. Подготовка исходных данных
Для каждой единицы оборудования заполняется опросный лист с указанием технических характеристик: мощность трансформатора, наличие редукционной камеры, тип изолирующего клапана.
3. Подбор конфигурации оборудования
На основе полученных данных наши специалисты выполняют расчет и подбирают оптимальную конфигурацию системы, а также комплектацию (детекторы, клапаны, мембраны).
4. Оформление проектной документации
Если объект относится к опасным производственным объектам (ОПО), разрабатывается проект перевооружения и проводится экспертиза промышленной безопасности.
5. Комплектация и доставка
Поставка заказчику подобранного взрывозащитного оборудования. Все компоненты проходят предварительную проверку и соответствуют стандартам.
6. Выполнение монтажных работ
Установка оборудования на трансформатор с учетом выбранной схемы размещения редукционной камеры. Работы выполняются нашей монтажной бригадой или под шеф-надзором наших инженеров.
7. Запуск и наладка системы
Специалисты проводят тестирование системы, настройку датчиков и проверку срабатывания клапанов. После успешных испытаний оборудование передается заказчику для постоянной эксплуатации.
Наши преимущества
Сквозное сопровождение проекта
Мы сопровождаем проект на всех этапах: инженерный расчёт, подбор конфигурации, монтаж и ввод в эксплуатацию. Это исключает ошибки несовместимости и гарантирует работоспособность системы с первого дня.
Длительная гарантия и запасные части в комплекте
Мы предоставляем гарантию 5 лет с даты пуска оборудования в эксплуатацию. В комплект поставки входит набор быстроизнашивающихся запасных частей, что исключает простои и дополнительные расходы в первый период эксплуатации.
Междисциплинарная экспертиза
Объединяем знания специалистов в области производства, монтажа и эксплуатации энергооборудования. Это позволяет находить нестандартные решения, повышающие эффективность и надёжность систем взрывозащиты.
Гибкость в работе и индивидуальные условия
Рассматриваем любые форматы сотрудничества: поставка под заказ, срочная комплектация, работа с дата-центрами и опасными производственными объектами.
Найдем взаимовыгодное решение даже в нестандартной ситуации.
Принцип работы систем предупреждения взрывов
Система AVATOK FF предотвращает взрывы масляных трансформаторов за счёт мгновенного срабатывания - ещё до того, как давление достигнет критических значений.
При коротком замыкании разрывная мембрана открывается за миллисекунды, направляя перегретое масло и газы в масло-газоотделитель. Оттуда газы отводятся в безопасную зону для сжигания - без контакта с оборудованием и персоналом.
Время срабатывания - до 1 мс. Это позволяет сохранить бак без деформации, что подтверждено испытаниями. Газовое реле Бухгольца при этом не активируется - система быстрее.
Главное отличие AVATOK FF - срабатывание ДО взрыва. Традиционные клапаны лишь сбрасывают давление, допуская выброс масла и пожар. Наша система гасит дугу и отводит газы, полностью исключая возгорание.
Особенно актуально для трансформаторов от 40 МВА, где ремонт после аварии достигает 80–90 % стоимости нового. Установка сводит риск повреждения к нулю.
Вопросы и ответы
Три модели:
- AVATOK FF-1 - горизонтальное подключение через РПН;
- AVATOK FF-2 - вертикальное подключение с защитой по всей крышке бака;
- AVATOK FF-3 - горизонтальное подключение с дополнительной защитой бака.
Выбор модели зависит от конструкции трансформатора и схемы размещения редукционной камеры.
Да. Многократные гидравлические и динамические испытания подтвердили:
- время срабатывания - до 1 мс;
- бак трансформатора сохраняется без деформации;
- газовое реле не активируется;
- давление разрыва мембраны стабильно в любых условиях.
